Устройства для измерения и регулирования расхода воздуха МРП

Принцип действия устройств МРП основан на измерении разности полного и статического давлений на специальном измерительном зонде, что позволяет с высокой точностью определить текущее значение расхода воздуха через устройство.

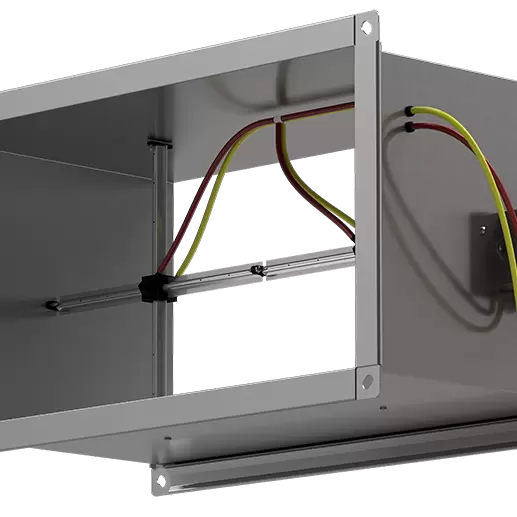

Устройства представляют собой прочный прямоугольный корпус с присоединительными фланцами, внутри которого размещен измерительный зонд; штуцеры для подключения прибора для измерения перепада давления размещены на корпусе устройства и заслонкой с поворотными жалюзи и ручным приводом.

Устройства для измерения и регулирования расхода выпускаются в двух исполнениях:

• МРП – стандартное исполнение. Для измерения расхода воздуха требуется прибор для измерения перепада давления с рабочим диапазоном не менее 0–300
• МРП-Ф1 – устройство с преобразователем расхода воздуха FMU-1000D. Преобразователь обеспечивает измерение и индикацию на дисплее текущего расхода воздуха через устройство, а также его преобразование в выходной аналоговый сигнал расхода 0–10 В или 4–20 мА для подключения к контроллеру или внешнему индикатору расхода.

Устройства МРП сохраняют работоспособность и могут эксплуатироваться вне зависимости от их пространственной ориентации за исключением, когда штуцеры измерительного зонда направлены вниз; направление потока воздуха должно соответствовать стрелке на заводской табличке.
Корпус устройств изготавливается из оцинкованной стали, жалюзи – из алюминия, измерительный зонд – из алюминия с латунными штуцерами. Жалюзи воздушной заслонки снабжены герметизирующими резиновыми уплотнениями.
