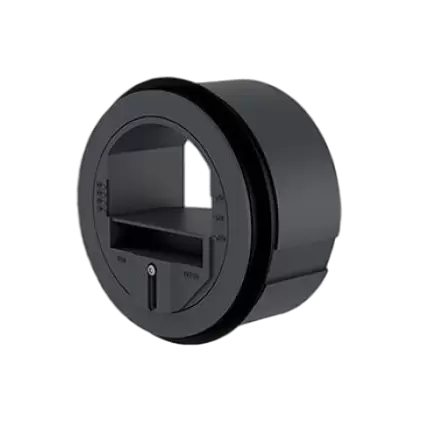

Регулятор постоянного расхода воздуха RDR

Артикул RDR

Клапан RDR представляет собой регулятор постоянного расхода воздуха с механическим типом работы (не требует дополнительной энергии или приведения в действие). Он предназначен для регулирования постоянного расхода воздуха независимо от давления воздуха в воздуховоде в диапазоне от 50 Па до 250 Па. Величина постоянного расхода воздуха может быть установлена с помощью регулировочной ручки в диапазоне, зависящем от размера и конфигурации изделия. Корпус кассетного типа подходит для круглых воздуховодов диаметром от 80 мм до 250 мм. Предусматривается использование в жилых помещениях, офисах и т.д.

Производитель: Systemair

Страна: Швеция

Наличие: На складе

Заказать

Техническая консультация

+7-495-142-26-11

E-mail: klapanvent@mail.ru

Технические характеристики
Описание

Тип	Диаметр	Цена
RDR-100/15-50	100	По запросу
RDR-100/50-100	100	По запросу
RDR-125/15-50	125	По запросу
RDR-125/50-100	125	По запросу
RDR-150/100-180	150	По запросу
RDR-150/180-300	150	По запросу
RDR-150/50-100	150	По запросу
RDR-160/100-180	160	По запросу
RDR-160/15-50	160	По запросу
RDR-160/180-300	160	По запросу
RDR-160/50-100	160	По запросу
RDR-200/100-180	200	По запросу
RDR-200/180-300	200	По запросу
RDR-200/300-500	200	По запросу
RDR-250/120-180	250	По запросу
RDR-250/180-300	250	По запросу
RDR-250/300-500	250	По запросу
RDR-250/450-800	250	По запросу
RDR-250/500-700	250	По запросу
RDR-80/15-50	80	По запросу

Основные моменты:

Простая регулировка
Простая и быстрая установка
Доступны размеры от 80 мм до 250 мм.
Саморегулировка с высокой точностью

Конструкция:

Регулятор RDR представляет собой контроллер картриджного типа для установки в воздуховод круглого сечения. Заслонка управления потоком изготовлена из полимерного материала. Материал корпуса для номинальных размеров от 80 мм до 125 мм – полимер, для номинальных размеров от 150 мм до 250 мм – оцинкованная сталь. Резиновая прокладка на корпусе обеспечивает герметичную и надежную установку в воздуховоде.

Объем воздушного потока регулируется системой, состоящей из реактивного демпфера динамического давления, калиброванной пружины и механизма регулировки с стопорным винтом положения.

Контроллер может работать в горизонтальном и вертикальном положении установки.

Принцип установки регулятора RDR:

Клапан монтируется в круглый горизонтально или вертикально ориентированный воздушный канал.
Если предполагается горизонтальная установка, она осуществляется с ориентацией на отметку «Down», которая нанесена на лицевую сторону корпуса.
Монтаж проводится таким образом, чтобы обеспечить беспрепятственный доступ к регулятору для осуществления инспекционного осмотра.
При установке в приточную систему регулятор RDR устанавливается перед диффузором на расстоянии не менее 3-х диаметров воздушного канала. При монтаже в вытяжную систему – на расстоянии не менее 1 диаметра воздуховода.
При монтаже не следует изменять настройки ограничителя воздуха.
