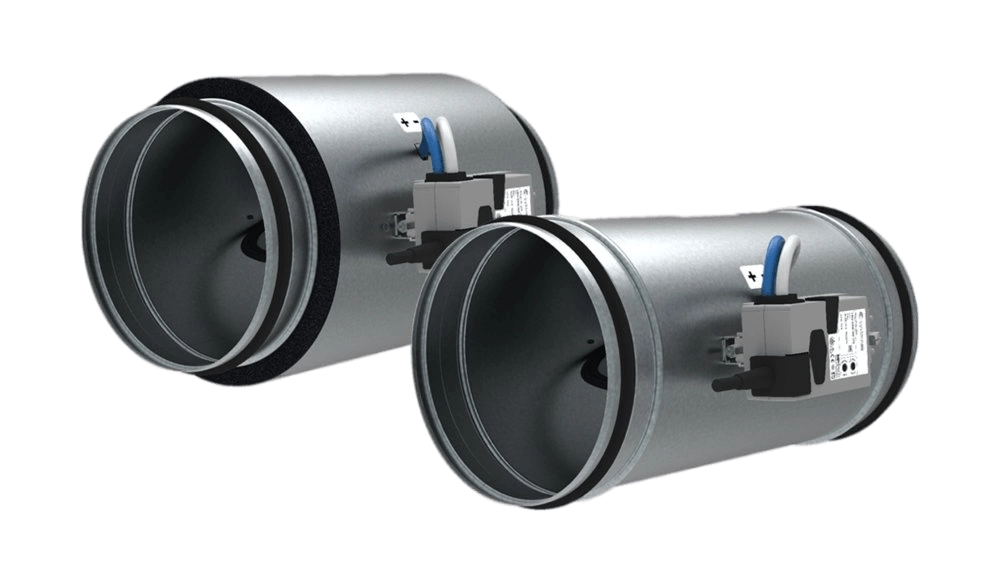

Регулятор постоянного расхода воздуха Notus-R

Артикул Notus-R

Notus-R – регулятор постоянного расхода воздуха (клапан постоянного расхода воздуха) с механическим типом действия (не требует вспомогательной энергии). Клапан предназначен для регулирования постоянного расхода воздуха независимо от давления воздуха в воздуховоде в диапазоне от 50 Па до 1000 Па. Регулятор постоянного расхода воздуха Notus-R подходит для круглых воздуховодов диаметром от 80 мм до 400 мм. Значение постоянного расхода воздуха может быть установлено вручную (тип изделия Notus-M0) или сервоприводом (тип изделия Notus-М1/М2). Продукт предназначен для всех применений, где требуется надежное, точное и экономичное управление воздушным потоком. Производитель: Systemair

Производитель: Systemair

Страна: Швеция

Наличие: На складе

Заказать

Техническая консультация

+7-495-142-26-11

E-mail: klapanvent@mail.ru

Технические характеристики
Описание

Тип	Диаметр	Цена
NOTUS-R-100/ NOTUS-R-100-M0/NOTUS-Ri-100-M0	100	По запросу
NOTUS-R-125/ NOTUS-R-125-M0/NOTUS-Ri-125-M0	125	По запросу
NOTUS-R-140/ NOTUS-R-140-M0/NOTUS-Ri-140-M0	140	По запросу
NOTUS-R-160/ NOTUS-R-160-M0/NOTUS-Ri-160-M0	160	По запросу
NOTUS-R-180/ NOTUS-R-180-M0/NOTUS-Ri-180-M0	180	По запросу
NOTUS-R-200/ NOTUS-R-200-M0/NOTUS-Ri-2000-M0	200	По запросу
NOTUS-R-250/ NOTUS-R-250-M0/NOTUS-Ri-250-M0	250	По запросу
NOTUS-R-315/ NOTUS-R-315-M0/NOTUS-Ri-315-M0	315	По запросу
NOTUS-R-400/ NOTUS-R-400-M0/NOTUS-Ri-400-M0	400	По запросу
NOTUS-R-80/ NOTUS-R-80-M0/NOTUS-Ri-80-M0	80	По запросу

Основные преимущества:

Простая и точная регулировка потока воздуха
Хорошая, стабильная точность управления
Требуется небольшой прямолинейный участок перед клапаном
Большой рабочий диапазон падения давления
Высокая герметичность корпуса, класс C в соотв. EN 1751

Модификации:

NOTUS-R...M0: Клапан CAV с ручным управлением
NOTUS-R...M1: Клапан CAV с сервоприводом, 24 В переменного тока.
NOTUS-R...M2: Клапан CAV с сервоприводом, AC 230V
NOTUS-RI...M0: Клапан CAV с ручным управлением и звукоизоляцией.
NOTUS-RI...M1: Клапан CAV с сервоприводом, со звукоизоляцией, 24 В переменного тока.
NOTUS-RI...M2: Клапан CAV с сервоприводом со звукоизоляцией, AC 230V

Список аксессуаров:

M1A-NOTUS: Комплект привода, непрерывный или 2-точечный, AC 24 В, Belimo CM24-SRV
M1B-NOTUS: Комплект привода, непрерывный или 2-точечный, AC 24 В, Belimo LM24-SRV
M2A-NOTUS: Комплект привода, 2-точечный, AC 230 В, Belimo CM230
M2B-NOTUS: Комплект привода, 2-точечный, AC 230 В, Belimo LM230
FB-NOTUS: Регулировочный стопорный болт для NOTUS...M0

Конструкция:

НОТУС-Р изготавливается из оцинкованного стального листа с резиновыми прокладками, герметизирующими соединения воздуховодов. Створка регулирующего клапана изготовлена из алюминия. Тип изделия Notus-Ri (со звукоизоляцией) имеет слой вспененного полимера толщиной 1,9 см вокруг корпуса клапана. Корпус заслонки закрыт кожухом из оцинкованного листа. Механизм управления изготовлен из АБС-пластика, рычаги и трансмиссии, стальные пружины, поворотный амортизатор, залитый силиконовым маслом, и коробка из АБС-пластика. Корпус изделия имеет класс герметичности C в соответствии с EN 1751 (створка клапана не предназначена для функции отключения, поэтому утечка створки не классифицируется). Клапан типа Notus-М0 (с ручным управлением) может быть дополнительно оснащен приводом.
