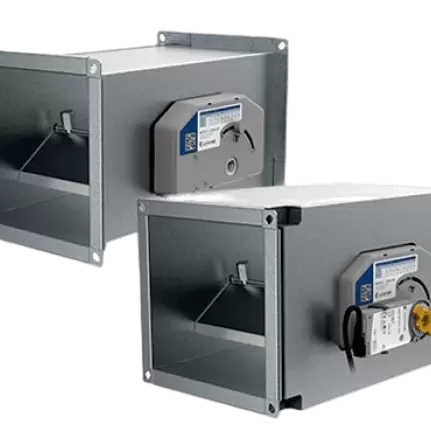

Регулятор постоянного расхода воздуха Notus-S

Артикул Notus-R

NOTUS-S – регулятор постоянного расхода воздуха в прямоугольном исполнении, представляет собой регулятор постоянного расхода воздуха с механическим приводом (не требует дополнительной энергии или активации). Изделие предназначено для регулирования постоянного расхода воздуха независимо от давления воздуха в воздуховоде в диапазоне от 50 Па до 1000 Па. Изделие устанавливается в воздуховоды прямоугольного сечения. Значение постоянного расхода воздуха можно регулировать с помощью поворотной ручки в диапазоне, зависящем от размера продукта, вручную (тип M0) или с помощью электрического привода (тип M1 и M2). Продукт идеально подходит для всех применений, где требуется надежное, точное и экономичное управление воздушным потоком.

Производитель: Systemair

Страна: Швеция

Наличие: На складе

Заказать

Техническая консультация

+7-495-142-26-11

E-mail: klapanvent@mail.ru

Технические характеристики
Описание

Типа	Размер	Цена
Notus-S 200*100	200*100	По запросу
Notus-S 200*200	200*200	По запросу
Notus-S 300*100	300*100	По запросу
Notus-S 300*150	300*150	По запросу
Notus-S 300*200	300*200	По запросу
Notus-S 400*200	400*200	По запросу
Notus-S 400*250	400*250	По запросу
Notus-S 400*300	400*300	По запросу
Notus-S 400*400	400*400	По запросу
Notus-S 500*200	500*200	По запросу
Notus-S 500*250	500*250	По запросу
Notus-S 500*300	500*300	По запросу
Notus-S 500*400	500*400	По запросу
Notus-S 500*500	500*500	По запросу
Notus-S 600*200	600*200	По запросу
Notus-S 600*250	600*250	По запросу
Notus-S 600*300	600*300	По запросу
Notus-S 600*400	600*400	По запросу
Notus-S 600*500	600*500	По запросу
Notus-S 600*600	600*600	По запросу

Конструкция:

NOTUS-S изготовлен из оцинкованного стального листа с фланцевыми патрубками 20 мм на концах. Материал лопастей регулирующей заслонки – алюминий. Механизм управления на внешней поверхности корпуса состоит из рычагов и трансмиссий из АБС-пластика, стальных пружин, поворотного амортизатора, наполненного силиконовым маслом, и все это закрыто коробкой из АБС-пластика. Версия со звукоизоляцией (NOTUS-SI) имеет слой вспененного полимера толщиной 1,9 см вокруг корпуса, покрытый кожухом из оцинкованного листа. Корпус NOTUS-S всех типов имеет класс герметичности C согласно EN 1751 (створка клапана не предназначена для функции отключения, поэтому протечка створки не классифицируется). Типы M1 и M2 поставляются с предустановленным приводом регулировки расхода. На тип М0 (с ручной регулировкой) комплект привода может быть установлен дополнительно.

Особенности:

Прямоугольная форма.
Легкий процесс настройки
Минимальное и максимальное соотношение расхода 3:1.
Стабильная работа независимо от изменения давления.
Максимально точная настройка (погрешность не более 10%).
Широкий размерный ряд до 600х600 мм.
Возможность монтажа в горизонтальном и вертикальном положении.
Высокая герметичность.

Конструкция NOTUS-S:

Корпус из стали с изолирующей прослойкой или без нее.
Алюминиевая заслонка.
Регулятор
Шкала для выставления настроек
Индикатор.
Пояснительная таблица со всеми необходимыми значениями.
Электрический привод (для изделий М1 и М2).

Маркировка и исполнение:

S…M0: базовая комплектация с ручной регулировкой.
SI…M0: регулировка осуществляется вручную, есть изолирующий слой.
S…M1(М2): оснащен электроприводом.
SI…M1(М2): есть электрический привод и шумопоглощающая прослойка.
