Клапаны постоянного расхода воздуха

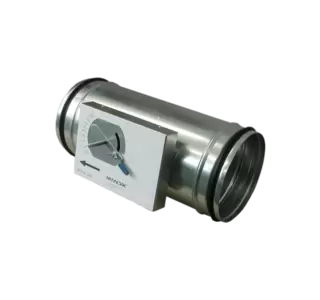

Клапан постоянного расхода воздуха RKP-C
Артикул RKP-C

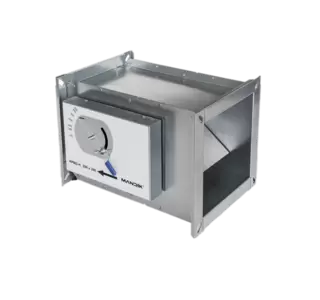

Клапан постоянного расхода воздуха RKP-P
Артикул RKP-P

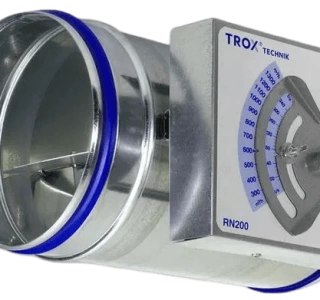

Клапаны регулирующие CVDS CAV/VAV для круглых воздуховодов
Артикул CVDS
Что такое клапан постоянного расхода воздуха
Клапан постоянного расхода воздуха (CAV) – это автомеханический регулирующий элемент вентиляционной системы, который поддерживает заданный объем воздушного потока независимо от колебаний давления в воздуховоде. Такие клапаны сразу выравнивают перепады давления, автоматически закрывая или открывая заслонку и тем самым стабилизируя расход воздуха. За счёт отсутствия сложной электроники и подключения к внешнему источнику питания CAV‑клапаны очень надежны – их механизм основан на балансе аэродинамических сил и упругости пружины.
Принцип работы CAV клапанов
Принцип работы основан на локальном сужении сечения и возникновении перепада давления на заслонке. Клапан имеет подпружиненную дроссельную заслонку: когда давление в системе меняется, аэродинамическое сопротивление заслонки изменяется так, что поток остается постоянным. По сути равновесие между силой потока и силой пружины приводит к требуемому расходу воздуха. Такой прямодействующий механизм мгновенно реагирует на перепады давления, не требуя сложных датчиков или регуляторов.
Компоненты клапана постоянного расхода воздуха
Стандартный CAV‑клапан включает корпус (обычно из оцинкованной стали или пластика), вращающуюся дроссельную заслонку на подшипниках и регулировочную пружину. В месте установки клапана предусматриваются уплотнения для герметичности соединения с воздуховодом. При необходимости в конструкции используются лайт-вес (алюминиевые) заслонки и материалы, выдерживающие заявленные температуры.
Где применяются CAV клапаны расхода воздуха
Постоянный расход воздуха требуется во многих промышленных и коммерческих системах вентиляции. Такие клапаны устанавливают в приточных и вытяжных системах крупных зданий, на распределительных воздуховодах, за вентиляционными решетками и диффузорами. Они широко используются в офисах, жилых комплексах, школах, медицинских учреждениях и других объектах, где необходимо точное зональное регулирование подачи/удаления воздуха.
Технические характеристики клапанов CAV
Проходные сечения и размеры
Клапаны постоянного расхода производятся для стандартных сечений воздуховодов. Наиболее распространены круглые клапаны диаметром от 80–100 мм до 250–315 мм и более. Также выпускаются прямоугольные клапаны различных типоразмеров (например, 150×150, 300×200 и т. д.). При подборе размера важно измерить внутренний диаметр или ширину/высоту воздуховода и требуемый объем воздуха. Сложный расчет не нужен, но рекомендуется учесть скорость потока (3–8 м/с) и предусмотреть небольшую погрешность. При возникших сомнениях наши специалисты готовы провести бесплатную консультацию и помочь с калькуляцией под конкретный проект.
Материалы, герметичность и класс утечки
Конструкция клапана зависит от модели: пластмассовые версии имеют лёгкий ABS-корпус, а промышленные CAV изготавливают из оцинкованной или нержавеющей стали. В качестве уплотнений используют резиновые прокладки и ленты. Именно поэтому клапаны дают высокую герметичность и низкие утечки воздуха на соединениях. Качество изготовления обеспечивает требуемый класс герметичности, что позволяет минимизировать потери воздуха и снизить уровень шума, связанный с подсосами.
Условия эксплуатации клапанов
Для нормальной работы CAV‑клапаны монтируются в чистых неагрессивных потоках воздуха. Оптимальный температурный диапазон – от –20 до +60…+80 °C (зависит от модели), при влажности до 80%. При монтаже заслонка обычно устанавливается в нижней части корпуса, чтобы избежать застойных зон. Клапаны пригодны для горизонтальной и вертикальной установки (с учетом положения заслонки). Нельзя ставить клапан сразу после колена или ответвления без прямого участка – рекомендуется предусмотреть хотя бы 2–3 диаметра прямого воздуховода перед ним, чтобы поток выровнялся. Если система отличается резкой турбулентностью, рационально добавить шумоглушители и демпферы для снижения шумовых колебаний.
Преимущества клапанов постоянного расхода
Надежность и простота работы без питания
CAV‑клапаны полностью механические, не требуют электрических приводов или автоматики. Их конструкция гарантирует долгий срок службы и устойчивость к внешним воздействиям. Даже при нестабильных параметрах сети клапан самобалансируется и сохраняет нужный расход.
Стабильный расход при изменении давления в сети
Главное преимущество постоянного расхода – он неизменен, несмотря на колебания давления в магистрали. Благодаря этому исключаются нежелательные сквозняки, резкие шумы и дисбаланс подачи по разным зонам. Такая самобалансировка упрощает проектирование.
Низкие требования к обслуживанию
Подшипники и пружины рассчитаны на большую ресурсность, а детали не нуждаются в частой смазке или регулировке. После установки клапана на объект дополнительных настроек не требуется – он обслуживается только при явном загрязнении фильтров или воздуховода.
Легкость интеграции в существующие системы
CAV‑клапаны компактны и поставляются в разных исполнениях. Скрытые модели вставляются прямо внутрь канала, сквозь ревизию, а накладные поставляются с фланцами для прямой замены секций воздуховодов. Наличие круглых и прямоугольных корпусов позволяет вписать клапан в любую геометрию трассы.
Формы и модели клапанов расхода воздуха
Круглые CAV‑клапаны (CVD, CVDS)
Это самые компактные модели, устанавливаемые внутри круглых каналов. Эти модели обычно настраиваются изнутри с помощью винта-торкса и подходят для универсальных приточных/вытяжных систем.
Прямоугольные и специальные исполнения (RPK, RMC и аналоги)
Для прямоугольных каналов и потолочных диффузоров используются рамочные клапаны и специальные модули. Регуляторы типа RPK выпускаются в исполнениях для установки в решетку или встроенного в стену короб, их корпус прямоугольный, чтобы встраивать их за потолочными диффузорами.
