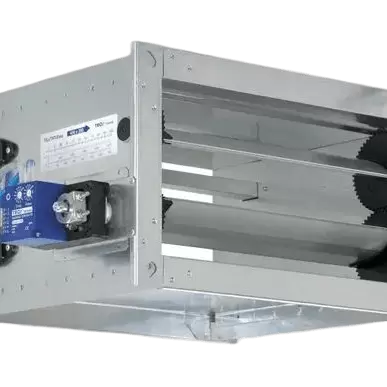

Регулятор переменного расхода воздуха TVJ

Артикул TVJ

TVJ – регулятор переменного расхода воздуха типа VAV. Прямоугольный регулятор расхода воздуха для стандартных применений в системах приточного или вытяжного воздуха с переменным расходом воздуха. Регулятор расхода воздуха VAV оснащен датчиком эффективного давления для регулирования расхода воздуха. Компоненты управления (дополнительные принадлежности) включают датчик эффективного давления, преобразующий эффективное давление в электрический сигнал, контроллер и привод; функции управления могут быть реализованы с помощью контроллера Easy, контроллера Compact или индивидуальными компонентами управления (Universal или LABCONTROL). Для большинства применений заданное значение поступает от контроллера температуры в помещении. Контроллер сравнивает фактическое значение с заданным значением и изменяет управляющий сигнал привода, если есть разница между двумя значениями.

Производитель: Trox

Страна: Россия

Наличие: На складе

Заказать

Техническая консультация

+7-495-142-26-11

E-mail: klapanvent@mail.ru

Технические характеристики
Описание

Тип	Размер	Цена
TVJ 200*100	200*100	По запросу
TVJ 200*200	200*200	По запросу
TVJ 300*100	300*100	По запросу
TVJ 300*200	300*200	По запросу
TVJ 300*300	300*300	По запросу
TVJ 400*100	400*100	По запросу
TVJ 400*200	400*200	По запросу
TVJ 400*300	400*300	По запросу
TVJ 400*400	400*400	По запросу
TVJ 500*200	500*200	По запросу
TVJ 500*300	500*300	По запросу
TVJ 500*400	500*400	По запросу
TVJ 500*500	500*500	По запросу
TVJ 600*600	600*600	По запросу
TVJ 700*700	700*700	По запросу
TVJ 800*800	800*800	По запросу
TVJ 900*900	900*900	По запрос
TVJ 1000*1000	1000*1000	По запросу

Прямоугольные регуляторы расхода воздуха VAV для систем с постоянным и переменным расходом воздуха для приточной и вытяжной вентиляции, доступны в 39 типоразмерах. Высокая точность регулирования расхода воздуха. Готовое к вводу в эксплуатацию устройство с механическими узлами и комплектом автоматики. Каждое устройство оборудовано датчиком среднего эффективного давления для измерения расхода воздуха и заслонками. Устройство оснащено на заводе комплектом управления с электропроводкой и трубками. Положение заслонок визуально контролируется по выступу штока. Заслонка устанавливается на заводе в открытом положении, что позволяет вентилировать воздушный поток даже без контроля; это не относится к вариантам с определенным безопасным положением NC (нормально закрытое).

Отличительные особенности

Встроенный датчик эффективного давления с измерительными отверстиями диаметром 3 мм (устойчивый к пыли и загрязнениям)
Заводская настройка или программирование и тестирование аэродинамических функций. Параметры также могут быть установлены позднее на компоненте управления
В зависимости от компонента управления может потребоваться дополнительное регулировочное устройство

Материалы и поверхности

Корпус из оцинкованной листовой стали
Оси из оцинкованной стали
Заслонки и датчик перепада давления из алюминия
Шестерни из антистатического пластика (ABS), теплостойкость до 50 °C
Пластмассовые подшипники

Технические характеристики

Типоразмеры: 200 × 100 до 1000 × 1000 мм
Диапазон расхода воздуха: 42 – 10454 л/с или 149 – 37635 м³/ч
Минимальный перепад давления: до 109 Па (без дополнительного шумоглушителя)
Максимальный перепад давления: 1000 Па
Герметичность корпуса в соответствии с EN 1751, класс B
Герметичность закрытой заслонки в соответствии с EN 1751, Класс 1 (B + H ≥ 600 мм)

Критерии эквивалентности

Настройка расходов воздуха без регулировочного устройства, используя qvmin и qvmax потенциометры
Электрические соединения с винтовыми клеммами, распределительная коробка не требуется
Аэродинамические функциональные испытания каждого регулятора расхода воздуха на испытательном стенде в заводских условиях; результат теста указан на наклейке на регуляторе
Акустические характеристики в соответствии с ÖNORM EN ISO 5135:1999

Дополнительные принадлежности:

Регулирование переменного расхода воздуха с помощью электронного контроллера Easy для применения эталонного значения и захвата фактического значения для интеграции с центральной BMS
Напряжение питания 24 В пер./пост. тока
Электрический сигнал 0 – 10 В пост. тока
Возможность приоритетного управления с помощью дополнительных переключателей с сухими контактами: ЗАКРЫТО, ОТКРЫТО, qᵥmin и qᵥmax
Потенциометры с процентной шкалой для установки уровня воздуха qᵥmin и qᵥmax без регулировочного устройства
Сигнал фактического значения соответствует текущему расходу воздуха, что упрощает ввод в эксплуатацию и последующую корректировку
Диапазон регулирования расхода воздуха: приблиз. 20 – 100 % номинального расхода воздуха
Хорошо видимый индикатор состояния для функций: Установлено, Не установлено и Сбой питания
Электрические подсоединения к винтовым клеммам

Двойные клеммы для закольцовывания напряжения питания, т.е. для простого подключения передачи напряжения к следующему контроллеру
