Основные характеристики:
- Полный функционал VAV-регулятора, работающего приток и на вытяжку в режиме Master /Slave;
- Переменный ток 230 В;
- Соединительные клеммы в комплекте;
- Тепло- и шумоизоляция в комплекте;
- Подходят для установки в гипсовые стены/потолки;
- Возможна любая конфигурация приток/вытяжка;
- Рабочий диапазон от 5 Па до 1000 Па.
-
Конструкция:

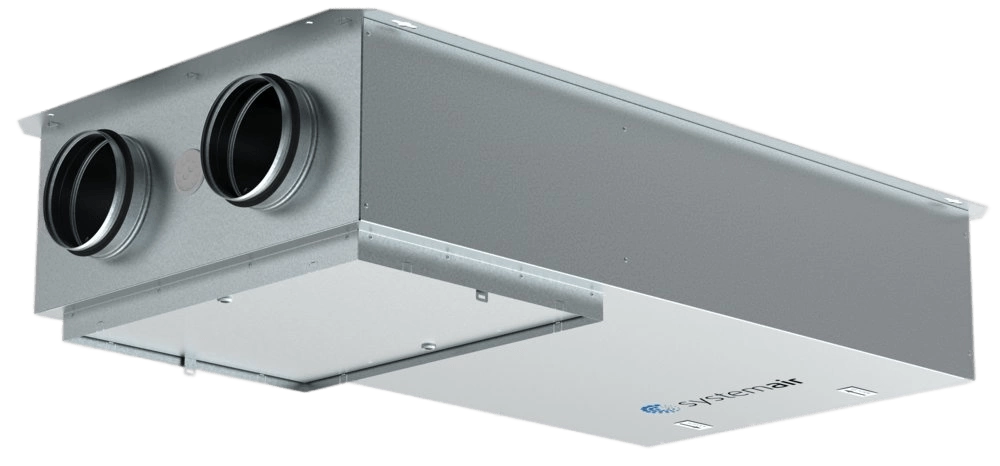

Данная мини-система для жилых помещений OPTIMA-RES представляет собой корпус из оцинкованной стали, включающий в себя 1 приточный и 1 вытяжной регуляторы, автоматику, шумоизоляцию.
Регулятор OPTIMA-RES предназначен для установки в круглый воздуховод. Оснащен кабельными сальниками для подключения электрокабелей питания, уставки от пользователя, обратной связи и корректирующего сигнала. Кабели подключаются на месте сервисным работником. Соответствующие клеммы доступны в соответствии со схемой подключения.
Регулирование:
OPTIMA-RES оснащена контроллером BLC4, работающим в режиме Master/Slave. Данные контроллеры используют аналоговый вход для сигнала уставки от пользователя и аналоговый выход для сигнала обратной связи. Тип сигналов DC 0-10В. Стандартно VAV-контроллеры калибруются на заводе в соответствии с данными, указанными в таблице «Заводские настройки», по запросу значения Vmin / Vmax могут быть изменены. Данные расходы воздуха также могут быть изменены на объекте при помощи сервисного настройщика ZTH-EU.
Основной тип контроллера:
OPTIMA-RES-A-…BLC4
Основные параметры и характеристики
Уставка от пользователя по объему расхода воздуха:
Аналоговый вход 0-10В. Комнатный контроллер Systemair MZ3-Touch используется преимущественно для подключения к аналоговому входу. Он может работать в автоматическом режиме, непрерывно контролируя расход воздуха в зависимости от температуры, концентрации CO2, летучих органических веществ. При переключении устройства в ручной режим, уставка от пользователя может регулироваться вручную по 4 дискретным шагам между текущими значениями Vmin и Vmax . Также могут быть использованы другие устройства с управляющим сигналом 0-10В (на аналоговый выход), напр., Systemair RC-C3DOC.
Конфигурация Master / Slave(Ведущий/Ведомый)
VAV-система OPTIMA-RES-A может конфигурироваться как Master / Slave.
VAV-регулятор на притоке (Ведущий) считывает заданное значение расхода воздуха, которое задаётся посредством комнатного контроллера или вручную. Диапазон регулирования (Vmin, Vmax) ведущего VAV-контроллера настраивается на заводе или на месте при помощи настройщика ZTH-EU.По сигналу обратной связи от Ведущего регулятора передается фактический расход воздуха в данный момент. Этот сигнал сообщается Ведомому регулятору (на вытяжке) как уставка с заданным расходом воздуха. Таким образом, значения приточного и вытяжного воздуха поддерживаются в равновесии.
Принадлежности
• RC-C3DOC: комнатный контроллер
• MZ3-Touch: тач-панель (комнатный контроллер)
• EC-Basic – CO2 + температура (комнатный контроллер)
• CTRT2A: датчик CO2
• ZTH-EU: настройщик для VAV-регулятора
