Основные характеристики:
- Идеальное решение для офисных и торговых зданий, отелей, чистых помещений;
- Новая линейка расширяет возможности работы с низкими скоростями (мин. 0,2 м/с);
- Усовершенствованный алгоритм контроля даже при низких перепадах давления; низкий уровень шума; Беспрецедентное соотношение Vmax/Vmin = 30/1 (0,2 м/с … 6 м/с);
- Работает при перепадах давления от 2 Па до 600 Па;
- Наименьшее поперечное сечение для заданного перепада давления >> ниже потери давления и шумы
- Не требуется прямой участок стабилизации потока. Возможна установка сразу перед или после сгиба воздуховода;
- Высокий уровень точности: +/- 5%;
- Класс герметичности 4C;
- Полный набор функций управления и блокировки (открытие, закрытие, Vmin, Vmax)
Конструкция:

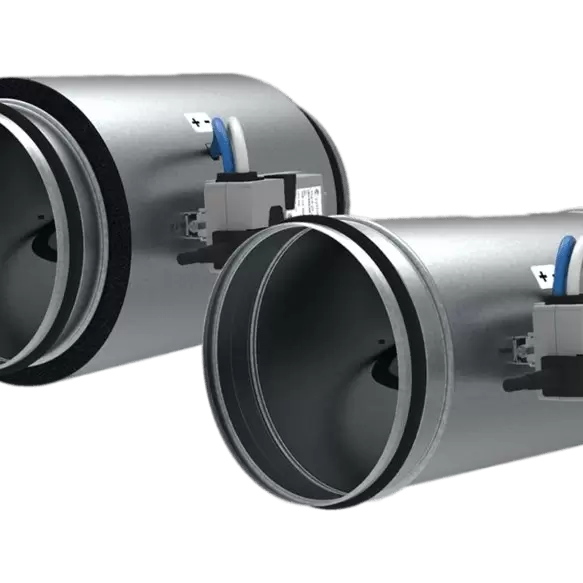

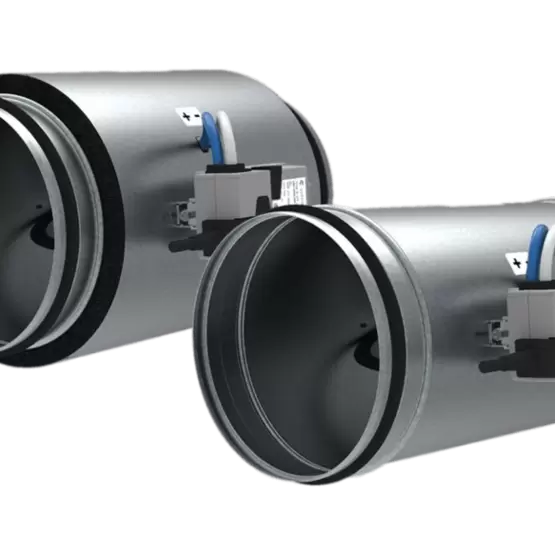

Корпус клапана VAV-регулятора выполнены из оцинкованной стали. Исполнение OPTIMA-LV-RI- с шумо- и термоизоляцией. Металлический измерительный зонд соединен с полимерной трубкой. Корпус контроллера изготовлен из армированного полимера. Заслонка и соединительные муфты с резиновыми уплотнениями.
Управление:
OPTIMA-LV-R (RI) оснащены контроллером, который работает с аналоговым сигналом 2В (опционально 0В)…10 В (уставка, обратная связь) или по шине MP-Bus. Устройство может использоваться как автономно, так и в конфигурации Master / Slave (2 и более устройств).
По умолчанию регуляторы калибруются на заводе согласно таблиц в каталоге, по запросу значения Vminи Vmax могут быть изменены (необходимые значения нужно указать при заказе). Данные значения также могут быть изменены на объекте при помощи настройщика ZTH-EU или приложения BelimoAssistant (по NFC технологии бесконтактной передачи данных).
Измерительная трубка в непрерывном режиме считывает динамическое давление, зависящее от скорости воздуха. На основании данных о динамическом давлении система рассчитывает фактический расход воздуха и сравнивает его с уставкой от пользователя. В случае отклонения значений, привод корректирует положение заслонки регулятора до тех пор, пока воздушный поток не будет отрегулирован до значений уставки. Усовершенствованный конструктив OPTIMA-LV-R (RI) позволяет осуществлять контроль и регулирование воздушного потока на крайне низких скоростях (0,2м/с) и при низком давлении (≥ 2 Па). Тем не менее, для исключения нежелательного воздействия на привод крайне незначительных колебаний перепада давления и изменений скорости воздушного потока, контроллер проходит ряд ограничительных этапов. Если фактическое заданное значение (уставка) соответствует скорости меньше 1 м/с, измеряемое динамическое давление Δp падает ниже 2 Па (также давление в канале меньше 2 Па, а скорость меньше 0,2 м/с), контроллер останавливает операцию и переводит заслонку в режим ожидания (положение слегка приоткрыто). Это позволяет проверить показания Δp при минимально возможном давлении в воздуховоде. Таким образом, привод не срабатывает, избегая деструктивного воздействия при незначительных колебаниях. При этом измерение ∆p на трубке Пито продолжается. Как только значение Δp возрастает до 6 Па, контроллер возобновляет работу в нормальном режиме.
