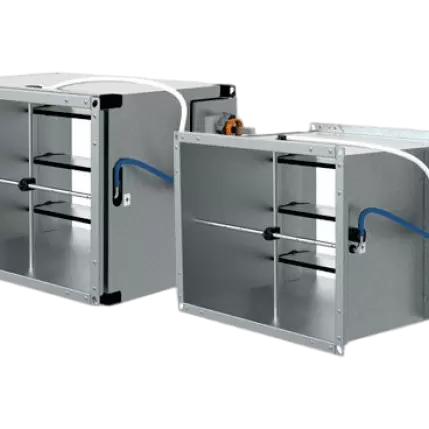

Регулятор переменного расхода Optima-S

Артикул Optima-S

Optima-S - VAV-регуляторы клапаны прямоугольного сечения, которые обеспечивают поступление требуемого количества воздуха в каждое помещение, регулируют расход воздуха по потребности. Такой регулятор представляет собой устройство, совмещающее в себе VAV-контроллер, динамический преобразователь перепада давления, электропривод и непосредственно сам клапан. Регуляторы переменного расхода воздуха (VAV) применяются для притока и вытяжки в системах вентиляции с низким давлением. Устройства идеально подходят для однозонального управления притоком и вытяжкой в режиме ведущего и ведомого устройств. Вентиляционная система VAV является наиболее оптимальным решением для офисных и торговых зданий, отелей, больниц и прочих зданий общественного назначения. В системах кондиционирования, где необходимо особо точное поддержание перепада давления воздуха (операционные, цеха, лаборатории и т.д.), также оптимальным будет использование VAV-систем.

Производитель: Systemair

Страна: Швеция

Наличие: На складе

Заказать

Техническая консультация

+7-495-142-26-11

E-mail: klapanvent@mail.ru

Технические характеристики
Описание

Тип	Размер	Цена
Optima-S 200*100	200*100	По запросу
Optima-S 200*150	200*150	По запросу
Optima-S 200*200	200*200	По запросу
Optima-S 250*100	250*100	По запросу
Optima-S 250*150	250*150	По запросу
Optima-S 250*200	250*200	По запросу
Optima-S 250*250	250*250	По запросу
Optima-S 300*100	300*100	По запросу
Optima-S 300*150	300*150	По запросу
Optima-S 300*200	300*200	По запросу
Optima-S 300*250	300*250	По запросу
Optima-S 300*300	300*300	По запросу
Optima-S 400*100	400*100	По запросу
Optima-S 400*150	400*150	По запросу
Optima-S 400*200	400*200	По запросу
Optima-S 400*250	400*250	По запросу
Optima-S 400*300	400*300	По запросу
Optima-S 400*350	400*350	По запросу
Optima-S 400*400	400*400	По запросу
Optima-S 500*100	500*100	По запросу
Optima-S 500*150	500*150	По запросу
Optima-S 500*200	500*200	По запросу
Optima-S 500*250	500*250	По запросу
Optima-S 500*300	500*300	По запросу
Optima-S 500*350	500*350	По запросу
Optima-S 500*400	500*400	По запросу
Optima-S 500*450	500*450	По запросу
Optima-S 500*500	500*500	По запросу

Технические характеристики

Класс герметичность крыла - 4 (согласно EN 175)
Класс герметичности корпуса - С (согласно EN 1751)
Высокий уровень точности:

10-20% от максимального предела работы терминала Vmax дает систематическую погрешность ±25%

20-40% от максимального предела работы терминала Vmax дает систематическую погрешность ˂±10%

40-100% от максимального предела работы терминала Vmax дает систематическую погрешность ˂±4%

Конструкция:

Корпус регулятора изготовлен из листа оцинкованной стали, заслонки выполнены из алюминия. Фланцы обеспечивают надежное крепление регулятора к воздуховоду. Аэродинамическая поверхность заслонок противоположно направлена. Заслонки выполнены из алюминия с коррозионностойким покрытием для обеспечения жесткости и уменьшения потерь давления и уровня шума. По периметру заслонок проходит специальный резиновый уплотнитель для избегания утечек в закрытом состоянии. Ось заслонки находится на самосмазывающихся подшипниках, соединенных между собой шестерней, что обеспечивает равномерное вращение заслонок.

Монтаж:

Optima-S устанавливается непосредственно на воздуховод прямоугольного сечения. При правильном монтаже длина прямого участка воздуховода до регулятора должна составлять не менее 3-х диаметров воздуховода. Если это невозможно, длина должна составлять min 2 × Deff с установкой перфорированной поддерживающей решетки.

Управление:

Регуляторы переменного расхода воздуха Optima стандартно оснащены компактным контроллером Belimo с возможностью коммуникации посредством MP-Bus (LMV-D3 или NMV-D3), предназначенным для работы в индивидуальном режиме или в режиме ведущего и ведомого устройств. Также в комплекте со специальными компактными контроллерами регуляторы Optima можно интегрировать в сеть ModBus и LONWork, а с помощью шлюза можно работать по протоколу BACnet. Настройка параметров воздушного потока осуществляется с помощью специального программатора Belimo ZTH-GEN. Компактные контроллеры калибруются стандартно или по индивидуальным параметрам Vmin и Vmax (указываются в заказе) на заводе перед отправкой.

*BLC1 = компактный контроллер Belimo LMV-D3 с MP-Bus коммуникацией

BLC4 = компактный контроллер Belimo LMV-D3 без коммуникации

BLC1-MOD = компактный контроллер Belimo LMV-D3 с MODBUS коммуникацией

*-стандартная поставка"
