Регулятор переменного расхода воздуха КПРП

Артикул КПРП

Регулятор переменного расхода воздуха типа VAV, прямоугольный – КПРП предназначен для автоматического регулирования расхода воздуха в системах вентиляции по сигналам от автоматики управления здания.

Производитель: Арктос

Страна: Россия

Наличие: На складе

Заказать

Техническая консультация

+7-495-142-26-11

E-mail: klapanvent@mail.ru

Технические характеристики
Описание

Тип	Размер, мм	Расход воздуха, м3/ч	Цена
КПРП 300x150B1 (ВМ1, ВЛ1, ВК1)	300*150	325-970	По запросу
КПРП 400x200B1 (ВМ1, ВЛ1, ВК1)	400*200	575-1730	По запросу
КПРП 400x400B1 (ВМ1, ВЛ1, ВК1)	400*400	1150-3455	По запросу
КПРП 500x250B1 (ВМ1, ВЛ1, ВК1)	500*250	900-2700	По запросу
КПРП 500x300B1 (ВМ1, ВЛ1, ВК1)	500*300	1080-3240	По запросу
КПРП 500x500B1 (ВМ1, ВЛ1, ВК1)	500*500	1800-5400	По запросу
КПРП 600x300B1 (ВМ1, ВЛ1, ВК1)	600*300	1295-3890	По запросу
КПРП 600x350B1 (ВМ1, ВЛ1, ВК1)	600*350	1510-4535	По запросу
КПРП 600x600B1 (ВМ1, ВЛ1, ВК1)	600*600	2590-7775	По запросу
КПРП 600x1200B1 (ВМ1, ВЛ1, ВК1)	600*1200	5185-15550	По запросу
КПРП 700x400B1 (ВМ1, ВЛ1, ВК1)	700*400	2015-6050	По запросу
КПРП 700x700B1 (ВМ1, ВЛ1, ВК1)	700*700	3530-10585	По запросу
КПРП 800x400B1 (ВМ1, ВЛ1, ВК1)	800*400	2305-6910	По запросу
КПРП 800x500B1 (ВМ1, ВЛ1, ВК1)	800*500	2880-8640	По запросу
КПРП 800x800B1 (ВМ1, ВЛ1, ВК1)	800*800	4610-13825	По запросу
КПРП 1000x300B1 (ВМ1, ВЛ1, ВК1)	1000*300	2160-6480	По запросу
КПРП 1000x500B1 (ВМ1, ВЛ1, ВК1)	1000*500	3600-10800	По запросу
КПРП 1000x600B1 (ВМ1, ВЛ1, ВК1)	1000*600	4320-12960	По запросу

Регулятор переменного расхода воздуха предназначен для точного поддержания заданного расхода воздуха. Принцип работы основан на измерении текущего расхода воздуха через клапан и регулированием этого расхода электроприводом к заданному значению по сигналу от автоматики. Привод клапана имеет аналоговый входной и выходной сигналы для управления от автоматики типа ModBus.

Клапаны Регуляторы переменного расхода воздуха КПРП выполнены в прямоугольном сечении и предназначены для поддержания переменного расхода воздуха в системах вентиляции или постоянного расхода воздуха для режима CAV.

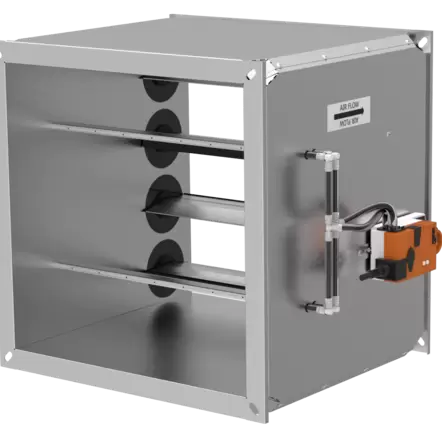

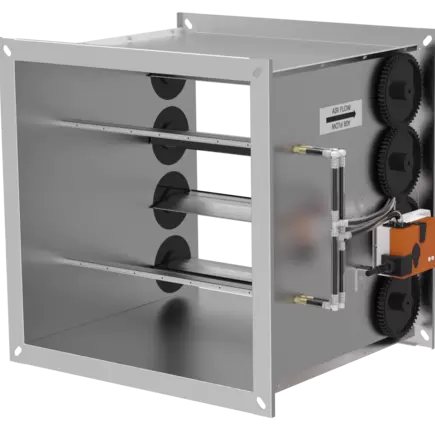

Основными компонентами являются воздушный клапан, измерительный зонд и электропривод со встроенным контроллером соединенный с заслонкой воздуха. Система измерения расхода воздуха построена по принципу измерения расхода с помощью трубки Пито. Электропривод под управлением встроенного контроллера открывает и закрывает дроссельную заслонку, поддерживая расход воздуха через регулятор на требуемом значении.

Регуляторы КПРП могут работать в нескольких режимах в зависимости от схемы подключения и настройки. Уставки расхода воздуха в м3/час задаются при программировании на заводе-изготовителе. При необходимости, уставки могут быть изменены с помощью смартфона (с поддержкой NFC), программатора, компьютера или системой диспетчеризации по протоколу Modbus.

Клапаны могут быть выполнены в разной комплектации:

КПРП…B1 – базовая модель с поддержкой MP-bus и NFC, управляющий сигнал 0-10В
КПРП…BМ1 – регулятор с поддержкой Modbus , управляющий сигнал 0-10В
КПРП-И…B1 – регулятор в тепло-/звукоизолированном корпусе с поддержкой MP-bus и NFC, управляющий сигнал 0-10В
КПРП-И…BМ1 – регулятор в тепло-/звукоизолированном корпусе с поддержкой Modbus, управляющий сигнал 0-10В

Клапаны изготавливаются из оцинкованной стали, модели КПРП-И выполнены в тепло-звукоизолированном корпусе с толщиной изоляции 50 мм из минеральной ваты.
