Устройства для измерения и регулирования расхода воздуха

Устройства для измерения и регулирования расхода воздуха МРК

Артикул МРК

Производитель:

Наличие: На складе

Заказать

Устройства для измерения и регулирования расхода воздуха МРП

Артикул МРП

Производитель: Арктос

Наличие: На складе

Заказать

Устройства для измерения и регулирования расхода воздуха МФП

Артикул МФП

Производитель: Арктос

Наличие: На складе

Заказать

Устройства для измерения и регулирования расхода воздуха МФК

Артикул МФК

Производитель: Арктос

Наличие: На складе

Заказать

Особенности и принцип работы устройств для измерения и регулирования расхода воздуха

Принцип измерения расхода и перепада давления

Принцип работы основан на измерении разности полного и статического давления на специальном зонде. По измеренной разности вычисляется объем проходящего воздуха, что обеспечивает высокую точность расходомера.

Способы регулирования воздушного потока

• Регулирующая заслонка с ручным приводом: Устройства МРК, МРП и МФП оснащены заслонкой, которую можно вручную поворачивать для изменения расхода.
• Измерительный преобразователь FMU: В версиях «Ф1» ставится FMU-1000D, который измеряет поток, выводит его на дисплей и выдаёт аналоговый сигнал 0–10 В/4–20 мА для системы автоматики.

Конструкция и основные компоненты устройства

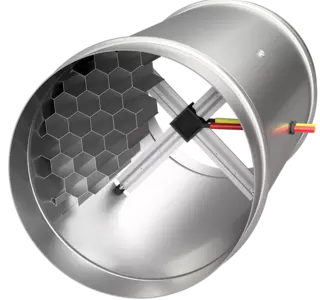

• Корпус и зонд: Прочный стальной корпус с цинковым покрытием и алюминиевый зонд внутри обеспечивают долговечность. К корпусу прикреплены фланцы для соединения с воздуховодом и латунные штуцеры для подключения датчика перепада давления.
• Регулирующая заслонка: МРК, МРП и МФП имеют ручную алюминиевую заслонку с уплотнениями для изменения расхода. В МФК заслонка отсутствует (фиксированный расход).
• Измерительный модуль (FMU): Опция «Ф1» включает преобразователь FMU-1000D с дисплеем, который измеряет объем воздуха и формирует выходной сигнал 0–10 В/4–20 мА.

Варианты исполнения и модели устройств для измерения и регулирования расхода воздуха

Типоисполнения: МРК, МРП, МФП, МФК

Наша компания предлагает следующие типоисполнения:

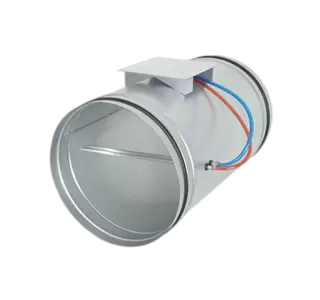

• МРК: устройство круглого сечения с ручной заслонкой для круглых воздуховодов.

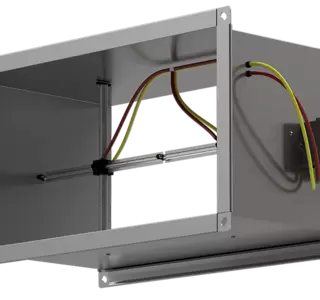

• МРП: прямоугольный корпус с ручной заслонкой для прямоугольных воздуховодов.
• МФК: круглая камера без заслонки для постоянного контроля расхода воздуха.
• МФП: прямоугольная камера с ручной заслонкой для прямоугольных каналов.

Все типоисполнения доступны в стандартном варианте (для внешнего манометра) и с цифровым модулем FMU («Ф1»).

Функциональные отличия

Главные различия — форма и наличие заслонки. МРК/МФК подходят для круглых каналов, МРП/МФП — для прямоугольных. Устройства МРК, МРП, МФП имеют ручную заслонку, а в МФК она отсутствует. Варианты «Ф1» (с FMU) работают с системой автоматизации, стандартные — с внешним манометром.

Области применения устройств для измерения и регулирования расхода воздуха

Приточные и вытяжные системы в коммерческих и общественных зданиях

В офисах, магазинах, ресторанах и других общественных зданиях устройства применяются для балансировки приточно-вытяжных систем. Они устанавливаются в ответвлениях воздуховодов и гарантируют заданный расход воздуха в помещениях.

Системы вентиляции с управлением по потребности (DCV)

В системах DCV с датчиками CO₂ или другими показателями расход автоматически регулируется по загруженности помещения. Такие устройства легко интегрируются: аналоговые сигналы с FMU позволяют контроллерам изменять подачу воздуха по потребности, снижая энергопотребление.

Промышленные и производственные вентиляционные установки

На производствах и складах контролируют вентиляцию для обеспечения технологии и безопасности. Устройства измеряют и регулируют объём вытяжки и притока (например, в лакокрасочных цехах, лабораториях), что предотвращает аварии и оптимизирует работу вентсистем.

Климатические и кондиционирующие системы

В системах кондиционирования, фанкойлах и приточных установках устройства обеспечивают стабильную подачу воздуха к теплообменникам и вентиляторам. Это повышает эффективность оборудования и позволяет поддерживать комфортную температуру без перегрузок.

Преимущества устройств для измерения и регулирования расхода воздуха

Повышение точности контроля расхода

Измерение по перепаду давления с учетом индивидуального коэффициента Kv обеспечивает минимальную погрешность при расчете объемного расхода. Это гарантирует соответствие проекта и реальных параметров системы.

Снижение энергопотребления

Точная настройка расхода исключает избыточную подачу воздуха, снижая нагрузку на вентиляторы и тепловое оборудование. Автоматическое регулирование по потребности позволяет экономить энергию, подавая воздух только при необходимости.

Простая интеграция в систему вентиляции

Устройства выполнены в стандартных размерах и имеют типовые фланцы для монтажа. Модификация с аналоговым выходом 0–10 В/4–20 мА позволяет быстро подключать прибор к системам автоматики и диспетчеризации.

Надёжность эксплуатации

Корпус из оцинкованной стали, алюминиевый зонд и качественные материалы гарантируют долгий срок службы. Устройства «Арктос» прошли испытания на объектах и показали высокую надёжность и стабильность работы.
