Регуляторы постоянного расхода воздуха

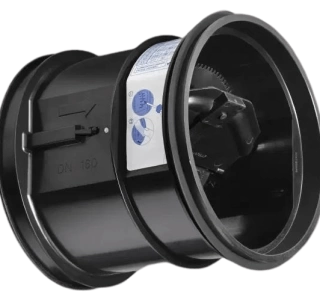

Регулятор постоянного расхода воздуха RPK-R
Артикул RPK-R
Регулятор постоянного расхода воздуха Notus-R
Артикул Notus-R
Регулятор постоянного расхода воздуха Notus-S
Артикул Notus-R

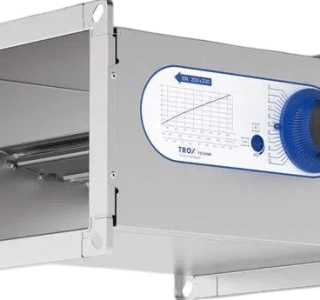

Регуляторы постоянного расхода воздуха RPK-S
Артикул RPK-S
Регуляторы постоянного расхода воздуха RPK-S
Артикул RPK-S
Регулятор постоянного расхода воздуха Airfix
Артикул Airfix
Что такое регулятор постоянного расхода воздуха
Регулятор постоянного расхода воздуха – устройство, обеспечивающее фиксированный объём воздуха в вентиляционной системе, вне зависимости от изменения давления в воздуховоде. Регуляторы CAV поддерживают стабильный поток воздуха «механически», без помощи электроники. Такие регуляторы применяются в зонах с постоянной вентиляционной нагрузкой, где нужна надежность и простота настройки.
Принцип работы регулятора CAV
Механизм идентичен клапанам постоянного расхода: воздушный поток идёт через заслонку, заужение сечения создает перепад давления, который уравновешивается усилием пружины. При возрастании давления в сети больше воздуха пытается пройти через регулятор, но растущая аэродинамическая сила открывает заслонку чуть меньше – и расход остаётся прежним. При падении давления заслонка открывается больше, компенсируя снижение тяги. Таким образом устанавливается самобалансировка расхода без постороннего управления.
Из чего состоит регулятор постоянного расхода
Обычно в корпусе из оцинкованной стали или пластика находится дроссельная заслонка с пружиной. Регулировочный механизм может быть винтовым или реечным, закрытый в пластмассовом боксе. Все металлические детали тщательно оцинкованы, чтобы избежать коррозии. Комбинация материалов обеспечивает лёгкость и прочность механизма: подшипники не требуют смазки, пружины рассчитаны на тысячи циклов.
Где применяются CAV регуляторы
Регуляторы постоянного расхода устанавливают в основном в системах приточной вентиляции с фиксированным объемом и в системах приточно-вытяжных установок. Они хорошо подходят для балансировки потоков в многозонных системах: например, в производственных цехах, офисных коридорах или торговых зонах, где каждая ветвь должна получать определённый объём воздуха. Часто регуляторы монтируют непосредственно за решетками или клапанами дымоудаления, чтобы автоматически выравнивать усилия в каждой зоне.
Технические характеристики регуляторов CAV
Материалы, герметичность и звукоизоляция
Корпус современных регуляторов выполняется из оцинкованной стали или алюминия для жёсткости и долговечности. Лопатки заслонки делают из легкого алюминия или пластика, а соединения с каналом уплотняют резиновыми прокладками. Благодаря этому герметичность высокая, что обеспечивает низкий уровень утечек и хорошую звукоизоляцию на стыках. Дополнительно к регулятору часто ставят шумоглушители или гибкие вставки, чтобы снизить шумовой резонанс и вибрацию.
Обслуживание и требования к пусконаладке
В заводской настройке на корпусе фиксируется необходимый поток, который затем не меняют при нормальной эксплуатации. Пусконаладочные работы обычно сводятся к проверке герметичности и проверке корректности фиксации винта регулировки. При загрязнении воздуховода рекомендуем чистить сам клапан (заслонку) по инструкции. Для тонкой настройки достаточно повернуть отверткой регулировочный винт на корпусе (как показано в инструкции).
Преимущества регуляторов постоянного расхода
Не требует внешнего питания
Регуляторы CAV работают на основе механического баланса, без необходимости в электронике или пневматике. В любых условиях: будь то отключение электроэнергии или сбой сигнала – устройство будет стабильно поддерживать поток, как было заранее настроено.
Улучшение качества воздуха и контроля по зонам
Регулируя расход в каждой точке системы, CAV‑регуляторы улучшают равномерность подачи воздуха по всему зданию. Постоянный поток каждого приточного элемента позволяет точно распределить охлаждение или отопление, повышая комфорт.
Минимальные требования к обслуживанию
Постоянные регуляторы практически не нуждаются в текущем обслуживании. Их простой механизм не содержит труднодоступных узлов и рассчитан на длительную работу. Достаточно периодически проверять состояние фильтров вентиляционной установки и чистоту заслонок.
Простая и быстрая наладка на объекте
Как правило, достаточно повернуть винт или ручку на корпусе, чтобы установить нужный расход. Благодаря модульному дизайну и стандартным размерам замену или калибровку можно выполнить без разборки воздуховода.
Формы CAV регуляторов постоянного расхода воздуха

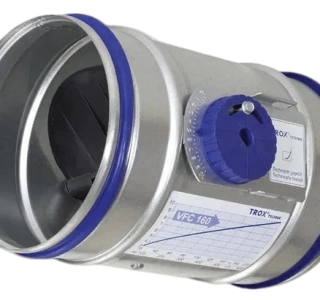

Встраиваемые регуляторы для круглых каналов (RPK, RDR, CVD)
Это компактные картриджные устройства, которые вставляются непосредственно в круглые воздуховоды. Они незаметны в монтаже и удобны для «точечной» настройки расхода на разных ветвях сети. Благодаря подобному исполнению такие регуляторы подходят для бесшовной интеграции в металлические и пластиковые каналы, и их легко сочетать с любыми стандартными вентиляционными решетками.
Прямоугольные регуляторы и исполнения под решетки (RPK-S, Notus)
Для прямоугольных магистралей и встроенных систем выпускаются специальные регуляторы с прямоугольным корпусом. Подобные прямоугольные регуляторы (например, RPK-S и Notus) дают гибкость – их можно монтировать в стенах, канальных шкафах или за декоративными жалюзи, чтобы не портить интерьер, при этом сохраняя точную регулировку объема воздуха.
